S12 - Choisir des solutions

Par FRANCOIS GIANDUZZO, publié le dimanche 11 septembre 2016 23:25 - Mis à jour le mercredi 7 octobre 2026 23:48



Problématique



Comment aménager un conteneur en un logement étudiant confortable ?



Présentation de la situation

Ressource vidéo 3





Cette vidéo présente quelques solutions d'aménagements.



Travail à faire



Préciser les fonctions techniques et choisir les solutions du logement.

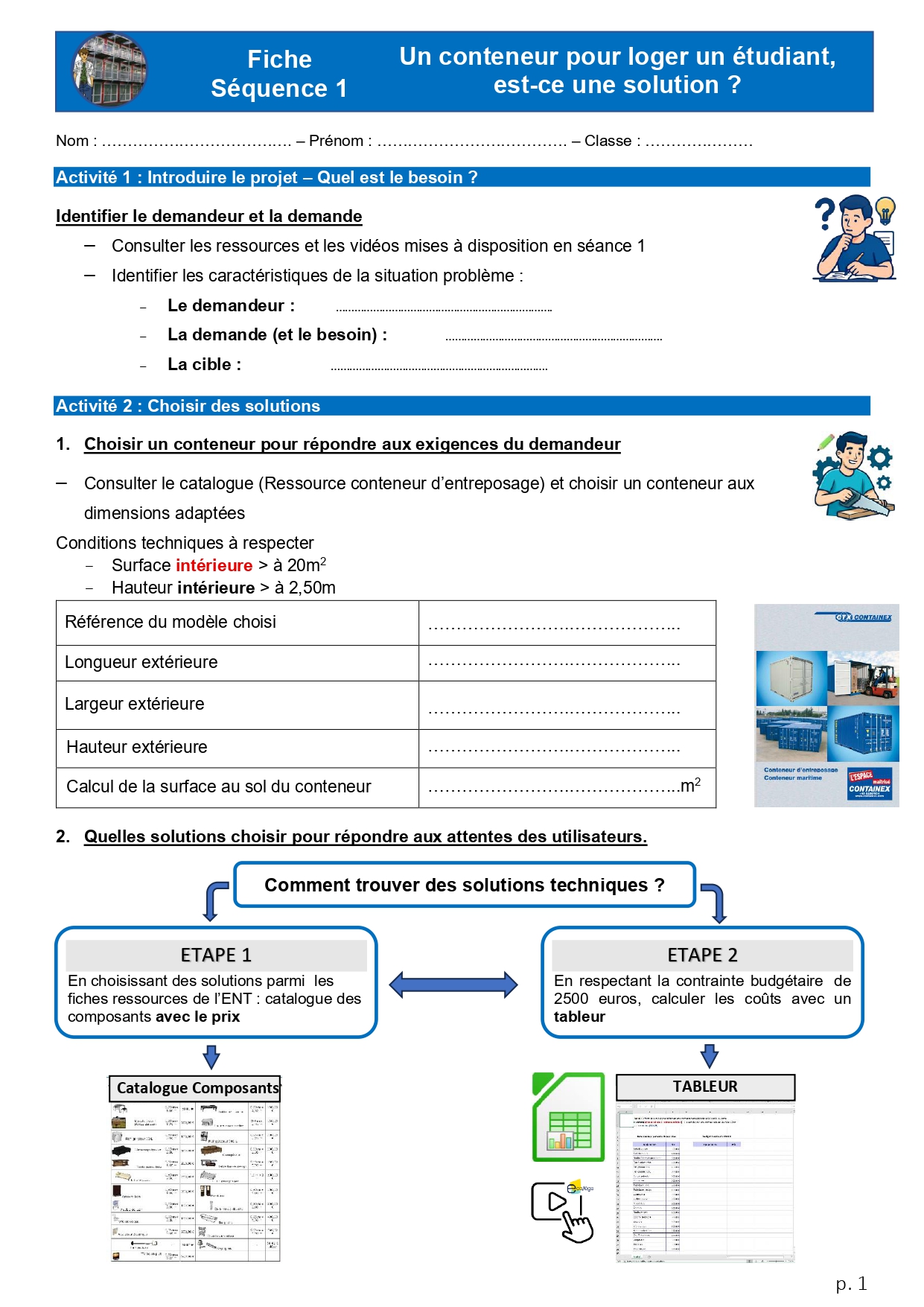

Consulter la fiche de consigne et proposer en :


Partie 1 : un choix de conteneur . Partie 2  :  des solutions techniques  .




Partie 1 : Choisir le conteneur dans la ressource conteneur:

                    ⇒






Partie 2 : Choisir ses solutions d'équipements en s'aidant des ressources et du catalogue ci-joint des solutions pour répondre au cahier des charges:

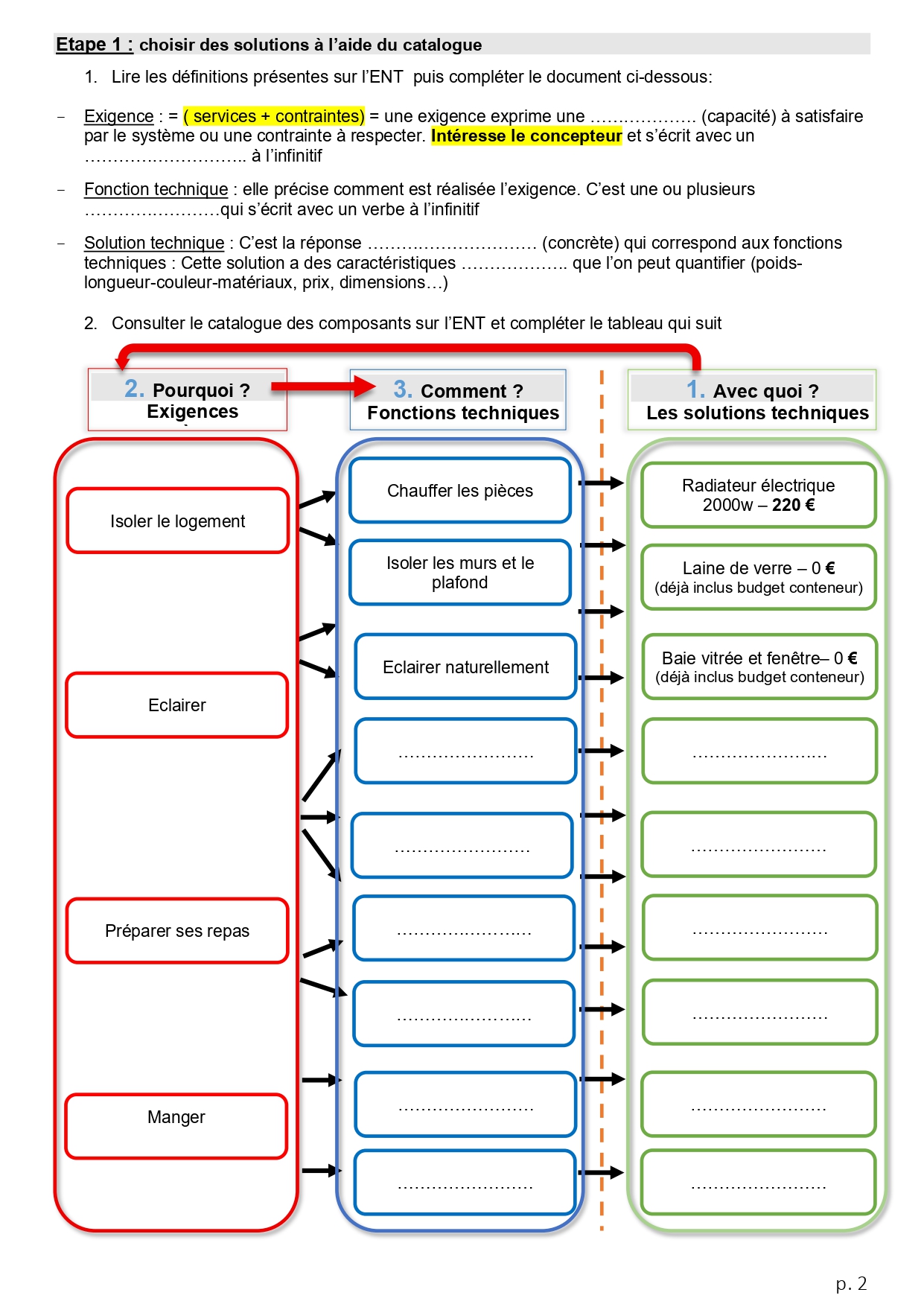

1 . Consulter les définitions puis compléter votre fiche d'activité

  • Exigence : = ( services + contraintes) = une exigence exprime une action (capacité) à satisfaire par le système ou une contrainte à respecter. Intéresse le concepteur et s’écrit avec un verbe à l’infinitif



  • Fonction technique : elle précise comment est réalisée l’exigence. C’est une ou plusieurs actions à écrire avec un verbe à l’infinitif



  • Solution technique : C’est la réponse matérielle (concrète) qui correspond aux fonctions techniques : Cette solution a des caractéristiques physiques que l’on peut quantifier (poids-longueur-couleur-matériaux, dimensions, prix…)

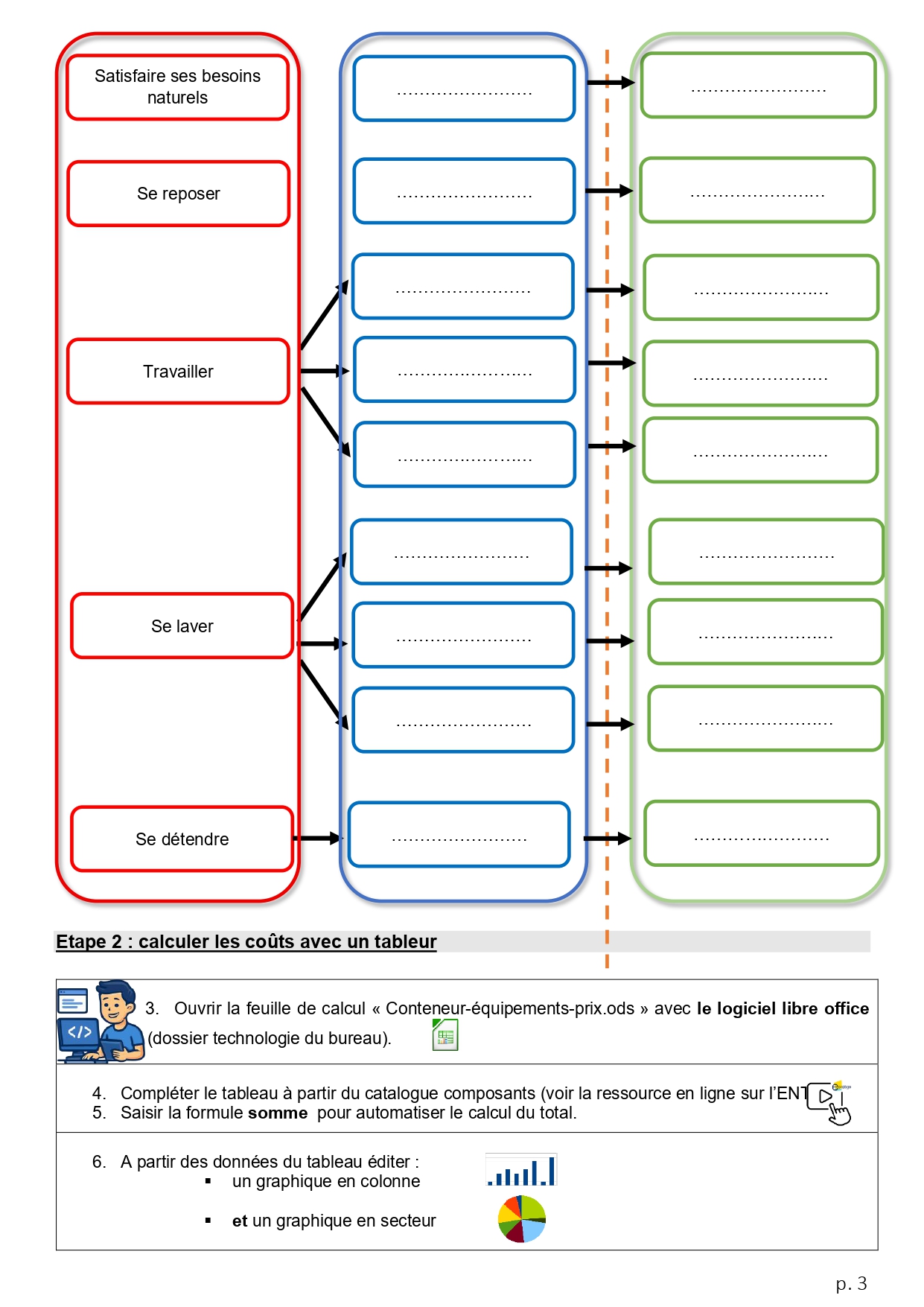

2. Compléter le tableau des fonctions et des solutions techniques sur votre fiche ( ressource 2 et ressource 3).



Ressource 1 : besoins étudiants

Ressources 2 : vocabulaire solutions

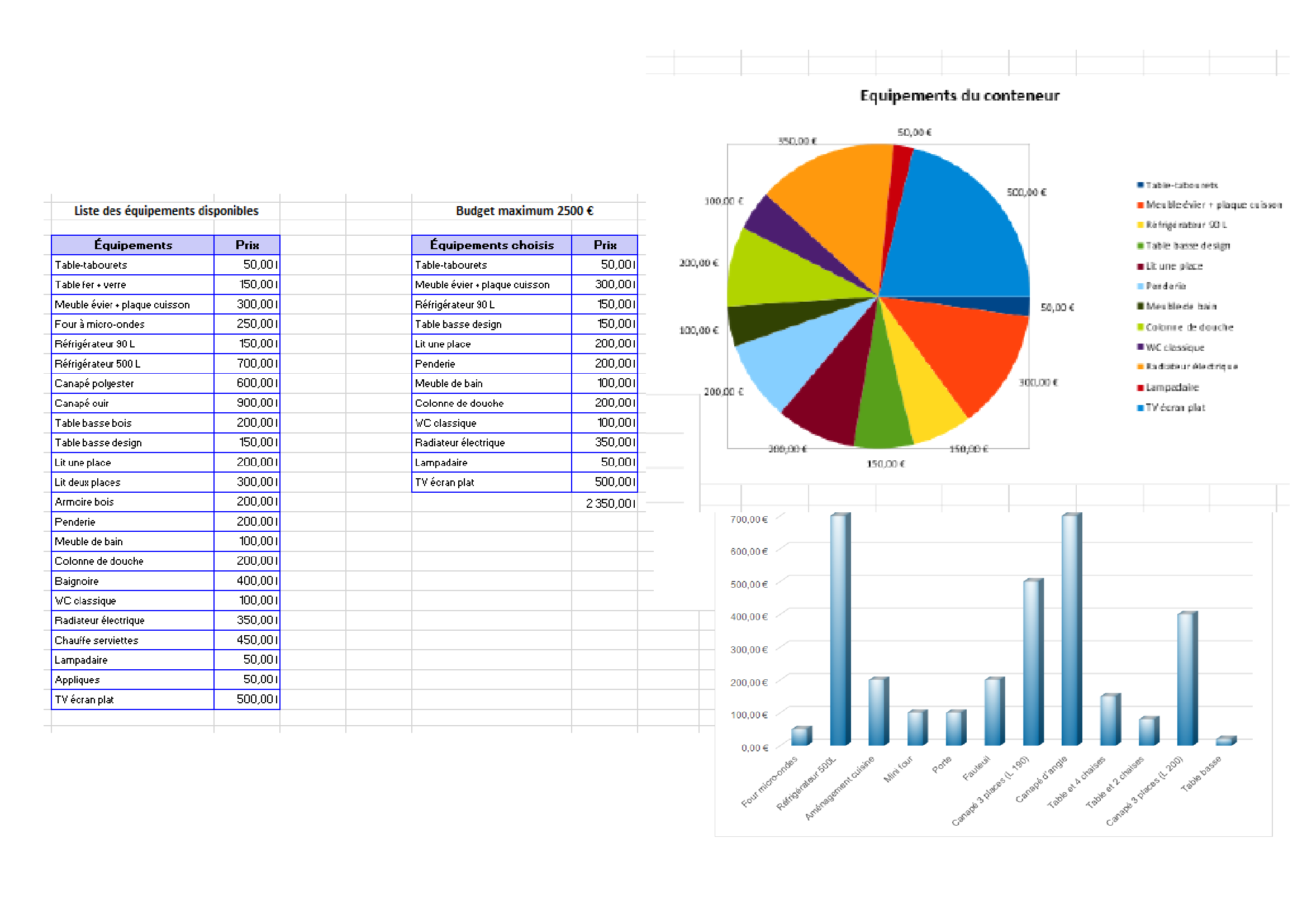

Ressource 3 : catalogue composants











Ressources tutoriels Sketchup 2017
  • Tutoriels imports composants et création objets

Tuto acces atelier import bureau

Skp importer composant et le déplacer

Skp Créer une cloison








  • Tutoriels impression 3D

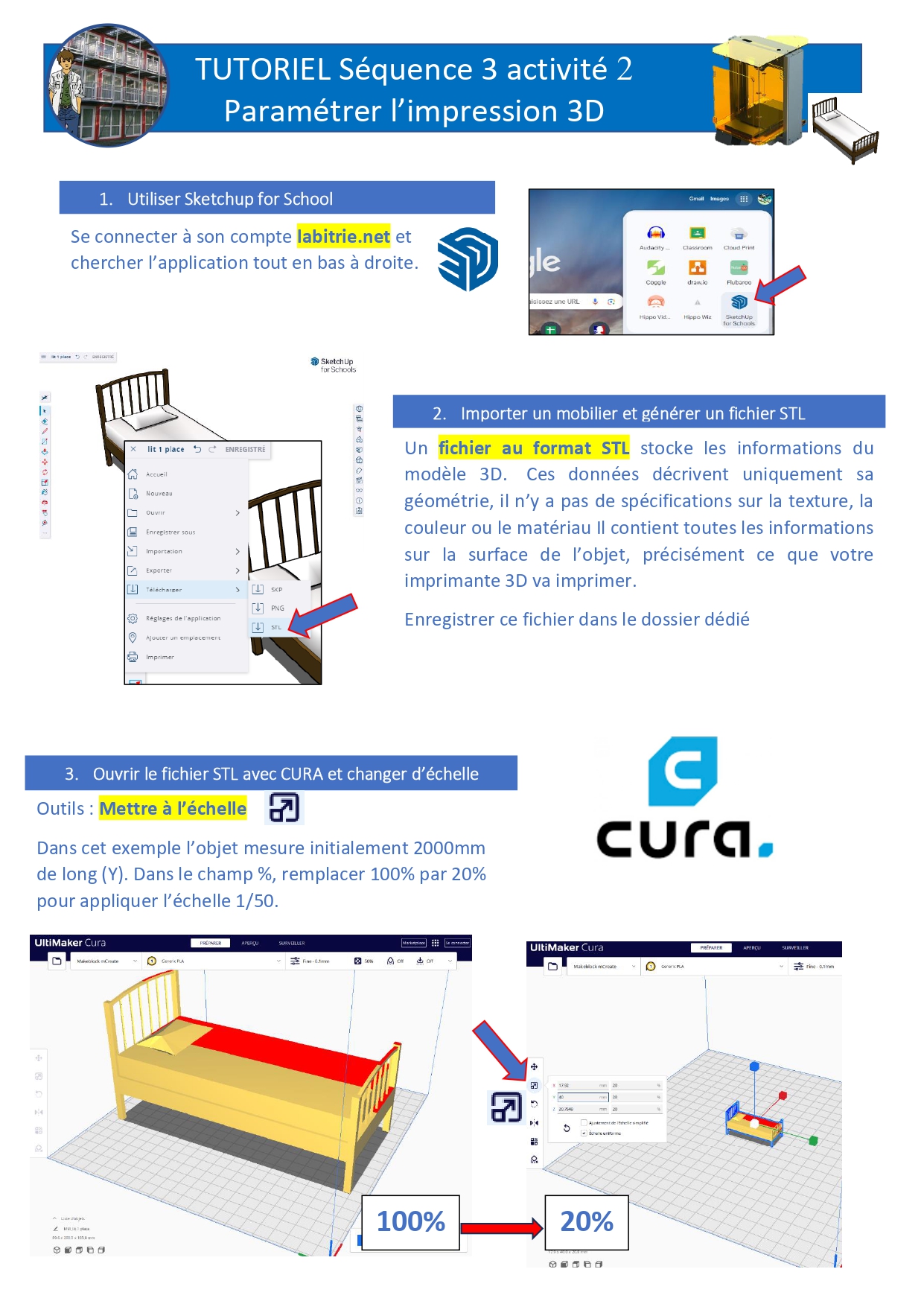

S02_activité 2 TUTO Impression 3D

Tutoriel export skp - stl

Tutoriel CURA stl - gcode

Tuto Gcode

  • Tutoriels réalité virtuelle et animations

Réaliser une visite virtuelle du conteneur

Créer une vidéo de visite du conteneur











 J'ai réussi mon travail si...



- J'ai choisi au moins une solution technique pour répondre à chaque fonction technique

- J'ai respecté les exigences (contraintes et fonctions) du CDC

- J'ai représenté ma solution à l'aide d'un dessin technique

        * Mon dessin est propre

        * Mon dessin est à l'échelle

        * Mon dessin représente toutes les solutions choisies

 Ressources, Aide



Exemple de Recherche de solutions

Présenter une solution

 Fiche Connaissance



Les Solutions Techniques

Le cahier des charges







Représentation d'un Objet

 Entrainement, Remédiation

Représenter une brique de Légo



Représenter une pièce
